WH-PSG08
WH-PSG08F是一款有6個RJ45端口、2個SC光纖接口，二層非網管型卡軌式工業以太網PoE交換機，專為滿足各種工業通信需求而設計。支持4個有PoE功能的10/100Base-T(X)供電端口，可以為遠程PD受電設備提供IEEE802.3af/at標準的48VDC電力輸出，每端口輸出功率為15.4W/30W(可選)，產品廣泛應用于電力行業，軌道交通，工業自動化，礦山，新能源等領域。
WH-PSG08F是一款有6個RJ45端口、2個SC光纖接口，二層非網管型卡軌式工業以太網PoE交換機，專為滿足各種工業通信需求而設計。支持4個有PoE功能的10/100Base-T(X)供電端口，可以為遠程PD受電設備提供IEEE802.3af/at標準的48VDC電力輸出，每端口輸出功率為15.4W/30W(可選)，產品廣泛應用于電力行業，軌道交通，工業自動化，礦山，新能源等領域。
(1)端點供電工作方式
WH-PSG08F的3-6端口除了數據交換功能外，具有PoE特性，可以提供48VDC輸出，通過5類或者超5類網線，與遠端的PD設備相連接，傳輸距離為100米。
(2)輸出功率可以選15.4W或30W
WH-PSG08F的輸出功率為15.4W/30W，輸出電流為320mA/630mA，主要應用于環境惡劣復雜的工業環境，如強電磁干擾等環境。
(3)產品方便安裝
WH-PSG08F的一側配有軌道滑軌，可以卡在標準卡槽里，便于安裝，使用靈活方便。
產品性能
1. 輸入電壓：44-57VDC
2. 輸出功率：15.4W/30W
3. 單路輸出電流：320mA/630mA
4. 輸出穩壓精度：48VDC±5%
5. 負載調整率：48VDC±1%
6. 工作環境溫度范圍：-40℃～85℃
7.音響噪聲＜50dB

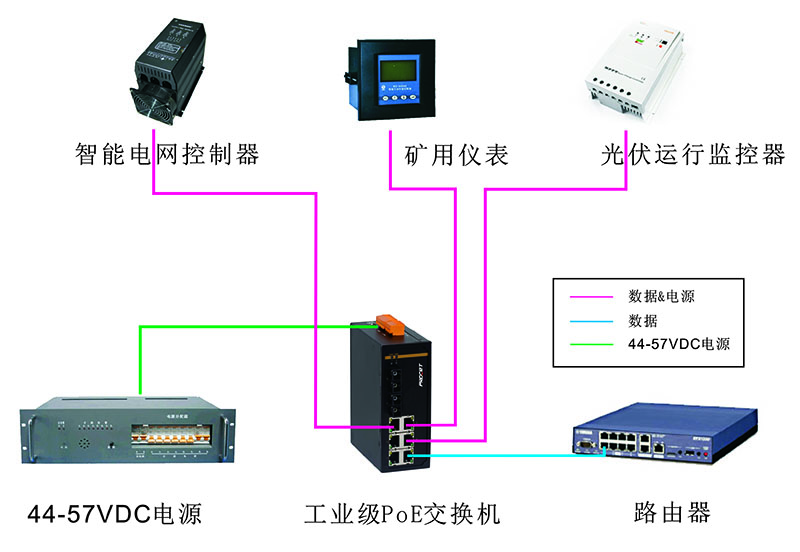

產品工作示意圖
操作環境
1. 通風散熱、無導電塵埃、無腐蝕性氣體的場所
2. 無爆炸危險的場所
日常保養和維護
1. 定期做好電源的清潔工作，防止出現積塵現象
2.檢查輸入、輸出線連接是否有松動、接觸不良現象，如有損毀請及時更換
運輸
在搬運過程中應輕拿輕放，不可使其受到劇烈沖擊。在運輸時應嚴格按照包裝箱上所指示方向放置，如果違反可能導致故障和損壞現象。
貯存
貯存時應放在干燥的倉庫中，不得暴曬和雨淋
貯存溫度：-45℃～+85℃ （低溫存儲恢復時間至少4小時）
相對濕度：5% ～90%RH
保修
產品提供1年免費保修。產品出現故障請與供應商聯系維修。
符合標準
- IEEE802.3 10Base-T Ethernet
- IEEE802.3u 100Base-Tx Fast Ethernet
- IEEE 802.3x Flow Control
- IEEE 802.1af DTE Power via MDI
- 支持符合IEEE802.3af/IEEE802.3at標準的終端設備
- RoHS Compliant
- WEEE Compliant,CE/FCC
- FCC Part 15,Class B
- EN 55022 Class B
- MTBF:100,000 小時.@25℃
PoE電力輸入
- 以太網供電引腳分配：4/5(+),7/8(-)
- 數據傳輸速率：10/100Mbps
- 交換機最大功率：95W/185W
- PoE電源最大功率：92W/180W(PoE端口)
- 輸出電壓：48V
- 輸出電流：320mA
- 輸入電源電壓：44-57VDC
尺寸重量
- 尺寸：53.6mm X 135mm X 106.5mm
- 重量：0.76kg
LED指示燈
- 電源指示燈：PWR1，PWR2
- 接口指示燈：Link/ACT,speed(1);Link/ACT,PoE(2-5)
環境條件
- 工作環境溫度：-40至85℃
- 操作高度：-304.8米至3048米
- 工作濕度：最大90％，無凝結
物理接口
- 接入端子：5芯5.08mm間距插入式端子
- 安裝方式：DIN卡軌式或壁掛式
- 傳輸距離：雙絞線100m(CAT5，CAT5e)
多模光纖：1310nm,5km(百兆)
單模光纖：1310nm,40km/60km(百兆)
