WH-PSE801GW是一款8端口以太網供電器，該供電器適應于室內使用，在176VAC-265VAC輸入電壓都能正常工作，提供+48V電力輸出，該供電電源與網絡終端設備之間通過超5類線纜連接，適用于10/100/1000M網絡環境。
(1)八端口中跨工作方式
WH-PSE801GW通過LAN端口連接普通交換機，進行數據交換，PoE端口輸出電力和網絡數據，通過5類或者超5類網線，給遠端的PD設備供電，傳輸距離為100米。
(2)直接供電輸出
WH-PSE801GW直接輸出+48V電力，不對受電終端進行檢測，可以給符合IEEE802.3af/IEEE802.3at標準的終端設備供電。
(3)輸出功率大
產品輸出功率為30W，輸出電流為630mA，可以滿足市面上普通的受電設備，如無線AP，IP電話，大功率網絡攝像頭的供電需求。
(4)產品方便安裝
WH-PSE801GW屬于桌面型產品，直接放置到桌面上即可，供電器機身兩側配有掛耳，可以安裝到標準機柜上。

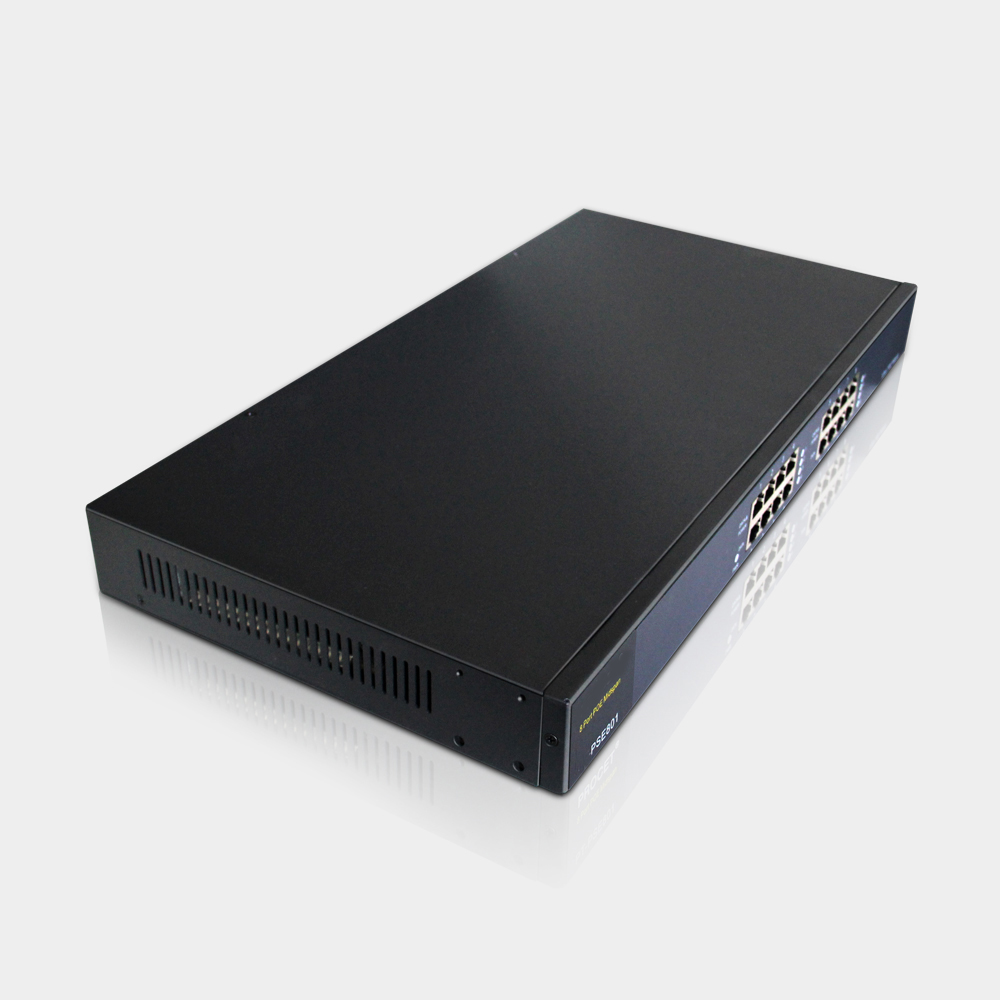

WH-PSE801GW的外殼材料為鈑金外殼，有通風散熱孔，利于散熱，已大量出貨，通過了客戶的各種復雜環境應用，其可靠性得到了市場的驗證。
產品性能
1. 輸入電壓：176-265VAC，50Hz～60Hz
2. 輸出總功率：300W，單路輸出功率：30W
3. 單路輸出電流：630mA
4. 輸出穩壓精度：48VDC±5%
5. 負載調整率：48VDC±1%
6. 工作環境溫度范圍：-5℃～＋45℃
7.音響噪聲＜50dB

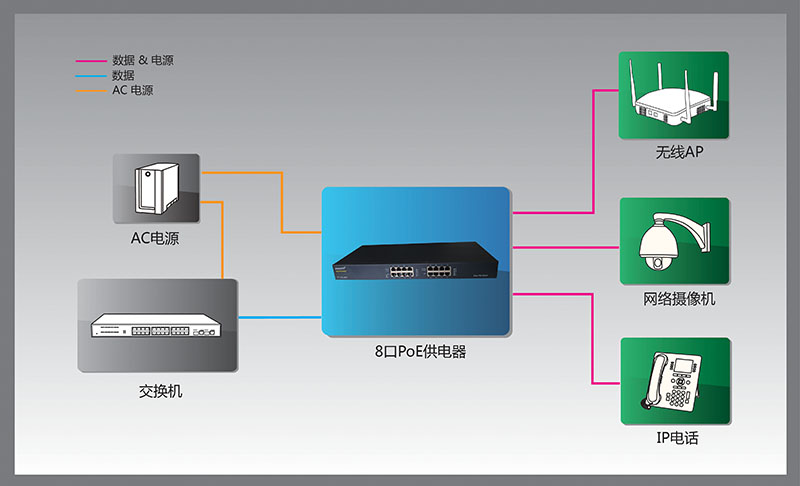

產品工作示意圖
操作環境
1. 通風散熱、清潔、無導電塵埃、無腐蝕性氣體的場所
2. 無爆炸危險的場所
日常保養和維護
1. 定期做好電源的清潔工作，防止出現積塵現象
2.檢查輸入、輸出線連接是否有松動、接觸不良現象，如有損毀請及時更換
運輸
在搬運過程中應輕拿輕放，不可使其受到劇烈沖擊。在運輸時應嚴格按照包裝箱上所指示方向放置，如果違反可能導致故障和損壞現象。
貯存
貯存時應放在干燥的倉庫中，不得暴曬和雨淋
貯存溫度：-20℃～+70℃ （低溫存儲恢復時間至少4小時）
相對濕度：5% ～90%RH
保修
產品提供1年免費保修。產品出現故障請與供應商聯系維修。
符合標準
- IEEE802.3 10Base-T Ethernet
- IEEE802.3u 100Base-Tx Fast Ethernet
- IEEE802.3ab 1000Base-T Gigabit Ethernet
- 支持符合IEEE802.3af/IEEE802.3at標準的終端設備
- RoHS Compliant
- WEEE Compliant,CE/FCC
- FCC Part 15,Class B
- EN 55022 Class B
- MTBF:100,000 小時.@25℃
PoE電力輸出
- 以太網供電引腳分配：4/5(+),7/8(-)
- 數據傳輸速率：10/100/1000Mbps
- 輸出電壓：48V
- 輸出電流：650mA
- 輸入電源交流電壓：176-265VAC
- 要求AC輸入電流：4A@176-265VAC
- 交流電頻率：50-60Hz
尺寸重量
- 尺寸：435mm X 234mm X 44.5mm
- 重量：3.44kg
物理接口
- LAN接口：RJ45
- PoE接口：RJ45

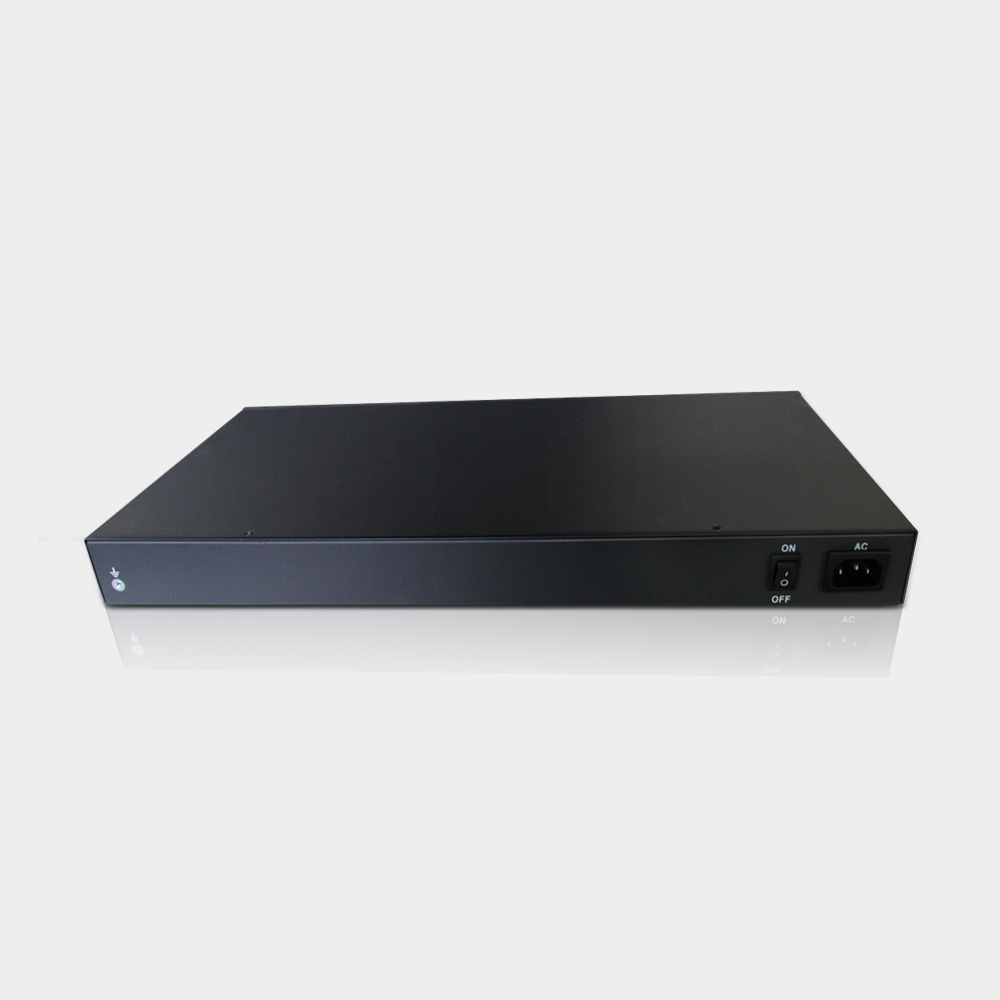

- AC電源接口：國標三插AC電源座
LED指示燈
- AC交流供電LED：綠色
- ACTIVE負載激活LED：綠色
環境條件
- 工作環境溫度：-5至45℃
- 操作高度：-304.8米至3048米
- 工作濕度：最大90％，無凝結
AC浪涌保護
- 1.5KA(8/20us)
- 3KV(1.2/50us)
